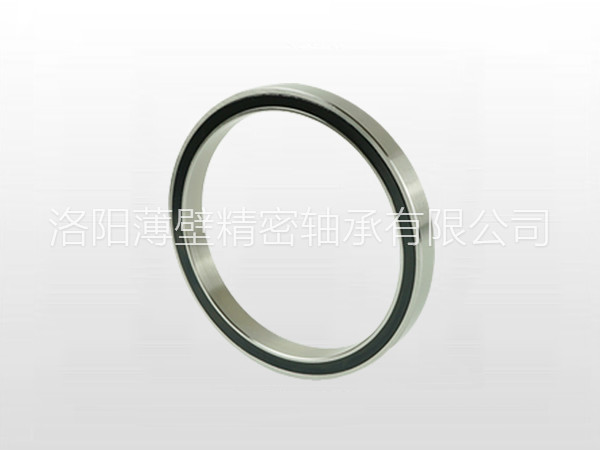

軸承是當代機械設備中一種重要零部件，它的主要功能是支撐機械旋轉體，降低其運動過程中的摩擦系數，并保證其回轉精度。在軸承生產中，磨削加工又是整個加工過程中復雜，因此對于軸承生產中關鍵工序之一的磨削加工，如何采用新工藝、新技術以高精度、高效率、低成本地完成磨削過程，便是磨削加工的主要任務。薄壁軸承分為內圈、外圈，這么精密的薄壁軸承是如何加工的，大家一定很好奇，接下來讓我們一起來了解一下薄壁軸承磨加工方法。
　　
　　一、薄壁軸承磨削加工方法技術背景
　　
　　目前，現有技術中，若軸承外徑為D，內徑為d，徑向截面尺寸就是 (D-d)/2。通常，徑向截面尺寸小于內徑的1/4，或小于外徑的1/6，或小于滾動體直徑的兩倍的滾動軸承可以看做薄壁滾動軸承。薄壁軸承的重量一般不到相同內徑超輕系列軸承重量的1/2,有些型號薄壁軸承的重量甚至 不到相同內徑超輕系列軸承重量的1/40，可見其壁厚之薄，寬度之窄。
　　
　　薄壁軸承的應用場合都比較精密，典型的如工業機器人用諧波減速器柔性軸承、RV減速器軸承、機器人腰部和胯部十字交叉滾子軸承，但是薄壁軸承的套圈壁厚很薄，寬度很窄，在加工處理的所有環節都非常容易變形， 獲得高的制造精度十分不易。
　　
　　現行薄壁軸承制造企業，以柔性軸承為例，仍然采用正常壁厚軸承套圈的切削加工工藝流程，只不過切削加工之前的熱處理過程中對套圈的擺放 比較講究和小心，溝道采用2次或2次以上磨削成形，粗磨和精磨工序間增加附加回火工藝，這些措施的采取，固然使得套圈的制造精度有所提高，但提高程度有限，而且，這些措施的采用大大降低了薄壁套圈的制造效率，提 高了薄壁套圈進而提高了薄壁軸承的制造成本。究其原因就是，在套圈的磨削和超精過程中，套圈會不可避免地受到來自夾具的磁性吸附力、夾持力、 支撐力和來自砂輪、油石的壓力、切削力，在這些力的作用下，正常壁厚套圈不會變形或變形極微，而薄壁套圈尤其是柔性軸承套圈就會發生明顯的 變形。薄壁套圈很難獲得高的加工精度和主機對薄壁軸承日益增長的精度要求形成了一對突出的矛盾，嚴重制約了輕量化主機運轉精度和極限轉速的進一步提高，發明經濟可行的大幅度提高薄壁軸承套圈尤其是柔性軸承套圈加 工精度和加工效率的工藝方法，顯得十分迫切和必要。

　　二、薄壁軸承磨削加工方法
　　
　　一種薄壁軸承的薄壁內圈/ 外圈的磨加工方法，包括如下步驟：
　　
　　1、提供留有加工余量的薄壁套圈；
　　
　　2、沿薄壁套圈的徑向和/或軸向進行補強；
　　
　　3、對步驟2補強后得到的補強套圈進行淬火、回火熱處理；將經過淬火及冷處理的補強套圈在曲線磨床上磨削端面、外、內表面，采用專門的數控機床，磨削復雜的非圓內孔表面，磨削的圓度為0.7μm；壁厚為 1μm；直徑差為1μm；垂直差為1μm；
　　
　　帶來的有益效果是：薄壁軸承套圈的補強加工方法的補強始于一開始的毛坯投料，徑向補強套圈的壁厚被補強到與正常軸承壁厚相近，軸向補強套圈補強部分的壁厚等于或超過正常軸承套圈壁厚、補強部分的寬度足夠加工夾持，徑向和軸向雙向補強套圈在徑向和軸向都得到了加強，由于套圈從毛坯投料就得到補強，因此在制造加工的所有階段都具有質量和效率優勢。
　　
　　沿薄壁套圈的徑向進行補強，所述補強部分補強于步驟1提供的所述薄壁套圈的外圓面，所述補強部分的壁厚為所述薄壁套圈壁厚的5倍。在步驟1中，所提供的薄壁套圈具有滾道。加工的是薄壁內圈，在步驟1中，所提供的薄壁套圈不帶滾道。在所述步驟2中，進一步為沿薄壁套圈的軸向進行補強，所 述補強部分補強于所述薄壁套圈的一側端面。補強部分的外徑與所述薄壁套圈的外徑一致，內徑小于所 述薄壁套圈的內徑，寬度為所述薄壁套圈寬度的5倍。步驟2中，進一步為同時沿薄壁套圈的徑向和軸向進行補強，所述補強部分包括徑向補強部分和軸向補強部分，所述徑向補強部分位于所述薄壁套圈的外圓面，所述軸向補強部分位于所述薄壁套圈的一側端面。徑向補強部分的壁厚為所述薄壁套圈壁厚的5倍；所述軸向補強部分的寬度為所述薄壁套圈寬度的5倍，外徑等于所述薄壁套圈徑向補強后的外徑，內徑等于或小于所述薄壁套圈的內徑。
　　
　　以上就是對薄壁軸承磨削加工方法的講解，從以上文章中我們看到，薄壁軸承的加工是十分精細的，加工的儀器也必須精密。洛陽薄壁精密軸承是一家有實力的軸承生產企業，生產能力強，價格公道，完善的售后服務，值得您優先選擇！
